Der Trinova Schneidring
Flexibel unter höchstem Druck
Trinova - die wohl größte Innovation seit 1887
Der Blanke Trinova Schneidring ist ein Dichtring mit drei Schneiden und Weichdichtelementen im Innern sowie im Außendurchmesserbereich gegenüber der Verschraubungsstirnseite. Dieser Dreischneiden-Dichtring ist eine konsequente Weiterentwicklung des millionenfach bewährten Blanke Doppelschneidrings und trägt den Bedürfnissen des Markts in punkto Feindichtheit und erhöhtem Arbeitsdruck voll und ganz Rechnung.
Die drei Schneiden halten das Rohr selbst bei höchsten Drücken, Vibrationen und häufigen Drucklastwechsel fest, so dass ein Schneidringausriss praktisch unmöglich ist. Zusätzlich zur erhöhten Druckbeständigkeit wird durch die Weichdichtungen eine, die Umwelt schonende, Feindichtigkeit erreicht.
Entwickelt
2012
Tests
bis 2015
Serienfertigung
seit 2016

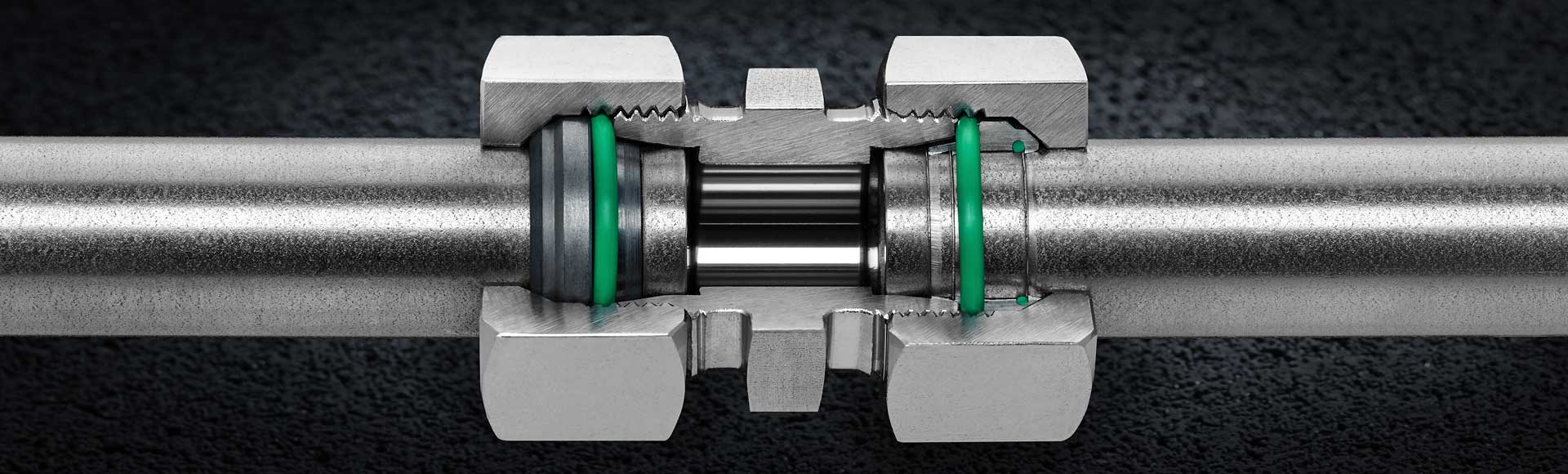

Querschnitt eines montierten Trinova Schneidrings
Auf beiden Seiten ist der montierte Schneidring zu erkennen. Auf der linken Seite ist nur der Stutzen und die Mutter aufgeschnitten. Während auf der rechten Seite auch der Schneidring aufgeschnitten ist.

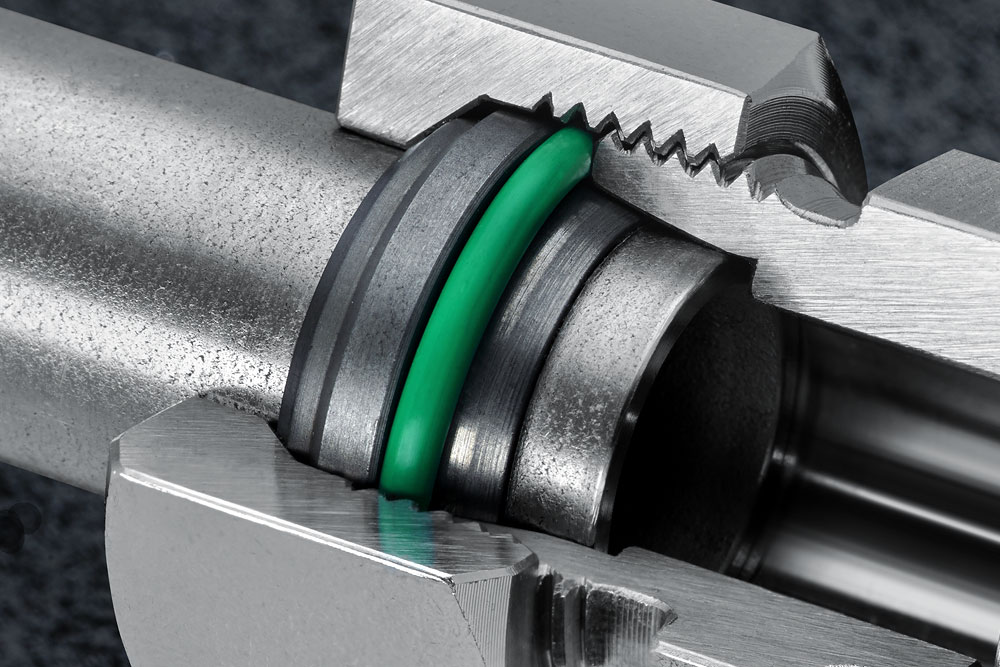

Querschnitt 1
Nur der Stutzen und die Mutter wurden aufgeschnitten, um zu erkennen wie der Schneidring zwischen den Komponenten festsitzt. Durch die zwei O-Ringe, welche ihren Sitz innerhalb sowie auch außerhalb des Schneidrings haben, wird auch der Feindichtigkeit Sorge getragen.

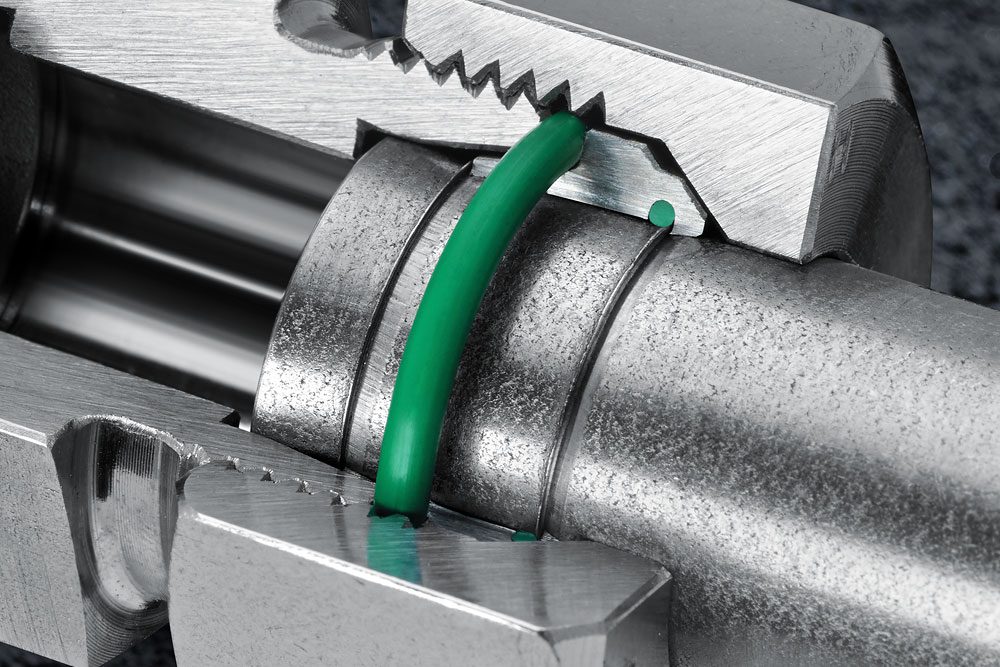

Querschnitt 2
Bei diesem Querschnitt wurden alle drei Komponenten aufgeschnitten: Stutzen, Mutter und Schneidring. Man kann deutlich erkennen, dass auch im hinteren Bereich der Schneidring in das Rohr einschneidet. Auch der zweite O-Ring im Innenleben des Schneidrings ist zu erkennen.
